防滲土工膜具有一般防水材料無法比擬的防滲作用，LDPE防滲防滲膜具有高強抗拉伸機械性，它優(yōu)良的彈性和變形能力使其非常適用于脹大或縮短基面，可有用克服基面的不均勻防滲膜沉降。

焊接：

1.熱鍥焊機焊接工序分為：調(diào)理壓力 設(shè)定溫度 設(shè)定速度 焊縫搭接查看 裝膜入機 發(fā)動馬達 加壓焊接。

2.接縫處不得有油污、灰塵，LDPE防滲土工膜的搭接段面不應(yīng)夾有泥沙等雜物，當(dāng)有雜物時有必要在焊接前清理潔凈。

3.每天焊接開始時，有必要在現(xiàn)場先試焊一條0.9mm×0.3mm的試樣，搭接寬度不小于10cm,并用拉力機現(xiàn)場進行剝離和剪切實驗，試樣合格后，便可用其時調(diào)整好的速度、壓力、溫度進行正式焊接。試樣上需標明日期、時間、環(huán)境溫度。熱鍥焊機在焊接過程中，需隨時注意焊機的運轉(zhuǎn)狀況，要依據(jù)現(xiàn)場的實際狀況對速度和溫度進行微調(diào)。

4.焊縫要求規(guī)整、漂亮、不得有滑焊、跳走現(xiàn)象。

5.在遇上土工膜長度不行時，需要長向拼接，應(yīng)先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm應(yīng)成T字型，不得十字穿插。

6.相鄰?fù)凉つず缚p應(yīng)盡量錯縫搭接，膜塊間構(gòu)成的結(jié)點，應(yīng)為T字型，盡量減少十字型，縱模向焊縫交點處使用擠壓焊機加強。

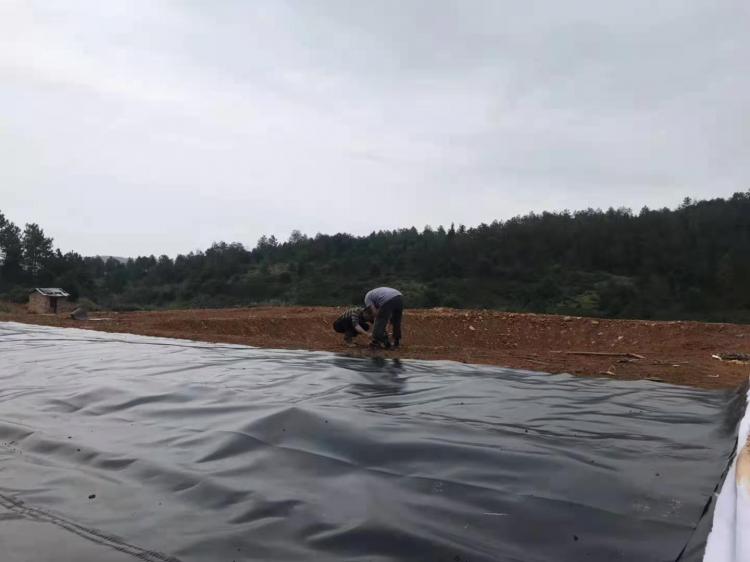

7.焊膜時不許壓出死折，鋪設(shè)LDPE防滲土工膜時，依據(jù)當(dāng)?shù)貧鉁馗淖兤鸱蚅DPE防滲土工膜性能要求，預(yù)留出溫度改變引起的彈性變形量。

8.當(dāng)手提焊機的溫度操控所指示的焊機溫度低于200℃時，要用潔凈的布或棉紗撣掉再焊，必要時應(yīng)重新打磨，切忌用手擦試。

9.當(dāng)接縫處有結(jié)露、潮濕、泥沙等影響時，處理后再進行焊接。

10.在下雨期間或接縫有潮氣、露珠、或者大沙的狀況下不能進行焊接，但采納防護措施是在外。

11.溫度低于5℃時，按照標準要求不應(yīng)施工，如果有必要施工的話，焊接前應(yīng)對焊機進行預(yù)熱處理。

12.擠壓焊接機在焊接過程中，應(yīng)該常常查看槍頭的滑塊，磨損較嚴峻時應(yīng)及時替換滑塊，以免損傷膜面。

13.土工膜在焊接時應(yīng)該選用穩(wěn)壓性能好的發(fā)電機供電，在特別狀況下選用當(dāng)?shù)赜秒姇r，有必要使用穩(wěn)壓器。

以上便是LDPE防滲土工膜廠家為大家詳細介紹的內(nèi)容，LDPE防滲土工膜價格合理，實惠，歡迎致電訂購！
